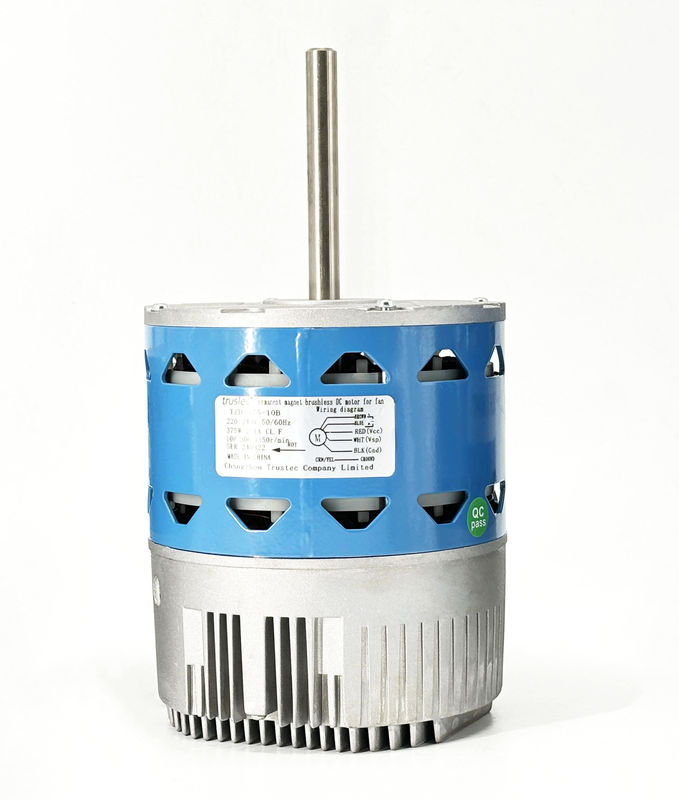

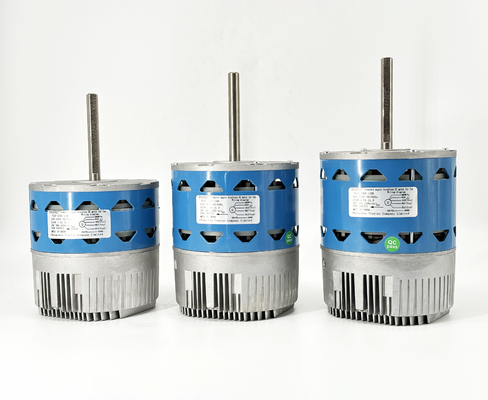

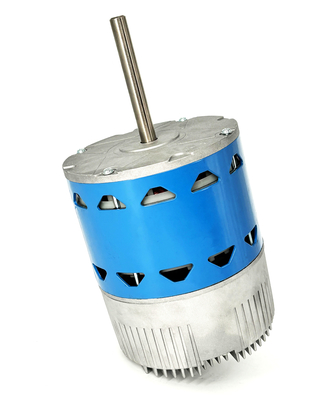

Μηχανή αναπνευστήρα ECM

Μεταλλικός κινητήρας ECM υψηλής απόδοσης για εσωτερικές εφαρμογές HVAC

Επισκόπηση του προϊόντος

Ο ECM Blower Motor είναι μια υψηλής απόδοσης, πλήρως ολοκληρωμένη λύση κινητήρα που έχει σχεδιαστεί για εσωτερικούς εξοπλισμούς μετακίνησης αέρα HVAC.Συνδυάζοντας την προηγμένη τεχνολογία κινητήρα μόνιμου μαγνήτη με έναν έξυπνο ενσωματωμένο ελεγκτή, παρέχει σταθερή ροή αέρα, μειωμένη κατανάλωση ενέργειας και ήσυχη, αξιόπιστη λειτουργία.

Αυτός ο κινητήρας έχει σχεδιαστεί για να αντικαταστήσει τους παραδοσιακούς κινητήρες PSC και τους κινητήρες X13 / ECM σταθερής ροπής και χρησιμοποιείται ευρέως σε φούρνους, χειριστές αέρα και οικιακά ή ελαφρά εμπορικά συστήματα HVAC.

Μόνο για εσωτερικούς εξοπλισμούς κλιματισμού.

Βασικές τεχνολογίες

Συγχρονής κινητήρας μόνιμου μαγνήτη (PMSM)

Σχεδιασμός υψηλής απόδοσης κινητήρα που προσφέρει ανώτερη απόδοση και μειωμένη απώλεια ενέργειας.

Ενσωματωμένος ευφυής ελεγκτής

Ενσωματωμένο ηλεκτρονικό σύστημα ελέγχου για ακριβή λειτουργία κινητήρα και συμβατότητα συστήματος.

Χωρίς αισθητήρες

Η προηγμένη τεχνολογία ελέγχου εξασφαλίζει ομαλή λειτουργία χωρίς εξωτερικούς αισθητήρες.

Αυτόματη αναγνώριση της κατεύθυνσης περιστροφής

Ανιχνεύει αυτόματα τη σωστή κατεύθυνση ροής αέρα κατά την εκκίνηση για την αποφυγή σφαλμάτων εγκατάστασης.

Βασικά Οφέλη

Υψηλή ενεργειακή απόδοση

Η απόδοση ECM υπερβαίνει το 85%, συμβάλλοντας στη μείωση της συνολικής κατανάλωσης ισχύος του συστήματος.

Ησυχία και ομαλή λειτουργία

Η ήπια εκκίνηση και η ήπια διακοπή ελαχιστοποιούν τον θόρυβο και τη μηχανική πίεση.

Συνεπής απόδοση της ροής αέρα

Η σταθερή ροπή εξασφαλίζει σταθερή ροή αέρα σε πολλαπλά επίπεδα ταχύτητας.

Εύκολη ενσωμάτωση συστήματος

Η πλατφόρμα διπλής τάσης απλοποιεί την αντικατάσταση και την εγκατάσταση.

Η εγκατάσταση χωρίς λάθη

Η αυτόματη ανίχνευση περιστροφής αποτρέπει την εσφαλμένη κατεύθυνση της ροής αέρα.

Μακροπρόθεσμη αξιοπιστία

Τα ενσωματωμένα συστήματα προστασίας προστατεύουν τόσο τον κινητήρα όσο και τον ελεγκτή.

Ηλεκτρικές προδιαγραφές

Εισφορά και ισχύς

• Η τάση εισόδου: 115 ̇120 VAC ±10% ή 220 ̇230 VAC ±10%

• Συχνότητα: 50 / 60 Hz

• Φάση: Μία φάση (L / N / PE)

Κατανάλωση ενέργειας

• Μέγιστη ισχύς εισόδου: 1000 W

• Μέγιστο ρεύμα εισόδου: 15 A

• Κατανάλωση ισχύος σε κατάσταση αναμονής: < 5 W

Τρόπος λειτουργίας

• Κύκλος λειτουργίας: συνεχής (S1)

Κινητική απόδοση

Κινητικά χαρακτηριστικά

• Τύπος κινητήρα: Συντονικός κινητήρας με μόνιμο μαγνήτη (PMSM)

• Μέθοδος ελέγχου: Έλεγχος διανυσματικών χωρίς αισθητήρες

Πεδίο απόδοσης

• Επίπεδα ταχύτητας: 600 / 750 / 900 / 1070 / 1200 RPM

• Πεδίο ισχύος: 1/6 ∙ 1 ίππο

• Απόδοση του κινητήρα: > 85%

Ευέλικτος έλεγχος ταχύτητας

Υποστηριζόμενες μεθόδους ελέγχου

• Ελέγχος εναλλασσόμενου ρεύματος: 1030 VAC

• Ελέγχος συνεχούς ρεύματος: 827 VDC

• Ελέγχος PWM: 50 ̇ 200 Hz, κύκλος λειτουργίας 10 ̇ 90%

Λογική προτεραιότητας σήματος

Πληροφορίες σχετικά με την εφαρμογή του παρόντος κανονισμού

Όταν δεν υπάρχει σήμα ελέγχου, ο κινητήρας παραμένει κλειστός.

Αυτόματη αναγνώριση της κατεύθυνσης περιστροφής (ARDI)

Μετά την αρχική ενεργοποίηση εναλλασσόμενου ρεύματος, ο κινητήρας εκτελεί αυτόματα σύντομους κύκλους ανίχνευσης αμφίδρομης κατεύθυνσης για τον προσδιορισμό της σωστής κατεύθυνσης της ροής αέρα.

Η λειτουργία αυτή απλοποιεί την εγκατάσταση και βοηθά στην αποφυγή προβλημάτων απόδοσης που προκαλούνται από εσφαλμένη περιστροφή του κινητήρα.

Μην απενεργοποιείτε τον κινητήρα κατά τη διάρκεια αυτής της διαδικασίας.

Ενσωματωμένο σύστημα προστασίας

Ηλεκτρική και θερμική προστασία

• Προστασία με κλειδωμένο ρότορα

• Προστασία από υπερστροφή

• Προστασία κατά της υπερτάσης και της υποτάσης

• Προστασία από υπερθερμοκρασία

Προστασία συστήματος

• Προστασία από υπερφόρτωση

• Προστασία από βραχυκύκλωμα

• Αυτόματη αποκατάσταση ελαττωμάτων

Περιβαλλοντικές και λειτουργικές συνθήκες

Περιβάλλον λειτουργίας

• Θερμοκρασία λειτουργίας: ¥15°C έως +45°C

• Υγρασία: < 90% RH (μη συμπυκνωτική)

Συνθήκες αποθήκευσης

• Θερμοκρασία αποθήκευσης: ¥40°C έως +60°C

Αξιολόγηση προστασίας

• IP40 (μόνο εσωτερική χρήση)

Για την ορθή ψύξη, ο κινητήρας πρέπει να εγκατασταθεί εντός της διαδρομής της ροής αέρα του συστήματος HVAC.

Πληροφορίες εγκατάστασης

Μηχανικές προδιαγραφές

• Μέγεθος καρέ: NEMA 48

• Μέθοδος τοποθέτησης: Κράτησης κοιλιακής ζώνης

• Διάμετρος άξονα: 1/2 ίντσες

Σημειώσεις εγκατάστασης

Βεβαιωθείτε ότι ο τροχός του ανεμιστήρα έχει το κέντρο του σωστά και ότι τα καλωδιακά έξοδα είναι προς τα κάτω κατά την εγκατάσταση.

Διατήρηση

Απαιτήσεις συντήρησης

Ο κινητήρας λιπαίνεται μόνιμα και δεν απαιτεί ρουτίνα λιπαντικής.

Συνιστώμενες πρακτικές

• Τακτική αντικατάσταση του φίλτρου αέρα

• Καθαρισμός τροχών ανεμιστήρα

• Πρόληψη της υγρασίας

• Ετήσια συντήρηση συστήματος HVAC

Επισκόπηση επίλυσης προβλημάτων

Κοινά θέματα

• Μηχανή μη λειτουργίας: Δεν υπάρχει τροφοδοσία ή δεν υπάρχει σήμα ελέγχου

• Λάθος ταχύτητα: Λάθος επιλογή επιπέδου σήματος

• Κλείσιμο κινητήρα: Ενεργοποίηση λειτουργίας προστασίας

• Ασυνήθιστος θόρυβος: ανισορροπία του τροχού του ανεμιστήρα

Αξιοπιστία και εγγύηση

Δεδομένα αξιοπιστίας

• Διάρκεια: ≥ 20 000 ώρες

• Αντίσταση μόνωσης: ≥ 100 MΩ

• Δυνατότητα διηλεκτρικής: 1800 VAC

Πληροφορίες για την εγγύηση

• Εποχή εγγύησης: 18 μήνες

Οι ζημίες που προκαλούνται από εσφαλμένη καλωδίωση, έκθεση σε υγρασία, κακή χρήση ή λειτουργία εκτός των ονομαστικών συνθηκών δεν καλύπτονται.

Συνδυασμός καλωδίων

X13 Συμβατότητα

Αυτός ο κινητήρας αναπνευστήρα ECM ακολουθεί την ίδια έννοια καλωδίωσης ελέγχου όπωςΜηχανές ECM σταθερής ροπής GE X13, επιτρέποντας την εύκολη αντικατάσταση και συμβατότητα με τα υπάρχοντα συστήματα HVAC.

Σημαντική ανακοίνωση

Μην εφαρμόζετε υψηλή τάση στα τερματικά σήματος χαμηλής τάσης.
